Cabine di verniciatura

cabine di verniciatura a polveri

L.E.M. IMPIANTI in prima linea per l’innovazione, propone la nuova cabina di verniciatura polveri automatica.
Ideata dopo svariati anni di esperienza nel settore e dando ascolto a consigli dei propri clienti per creare un prodotto che soddisfi ogni esigenza nel reparto dell’applicazione polveri.
Cabina automatica con doppio ritocco manuale, N.2 postazioni automatiche (costituite da apposite feritoie per l’alloggiamento dei reciprocatori) + N.2 postazione per il ritocco manuale dei pezzi.
 La cabina è costituita da una struttura portante in profilati di acciaio e viene interamente costruita in POLIPROPILENE antistatico.
Il fondo della cabina è inclinato verso il collettore d’aspirazione.
L’aspirazione avviene per mezzo di un collettore orizzontale posizionato sul fondo della cabina e collegato alla tubazione di aspirazione.
Il telaio di sostegno del convogliatore è all’esterno della zona di lavoro in modo da evitare dannosi cumuli di polvere sulla bilancella porta-pezzi.
Feritoie contrapposte per l’alloggiamento di N.2 reciprocatori anchessi di nostra produzione
 N.2 postazioni laterali esterne per il ritocco manuale dei pezzi realizzate in acciaio 304 con finitura a specchio.
Tubazioni di collegamento cabin – gruppo di aspirazione.

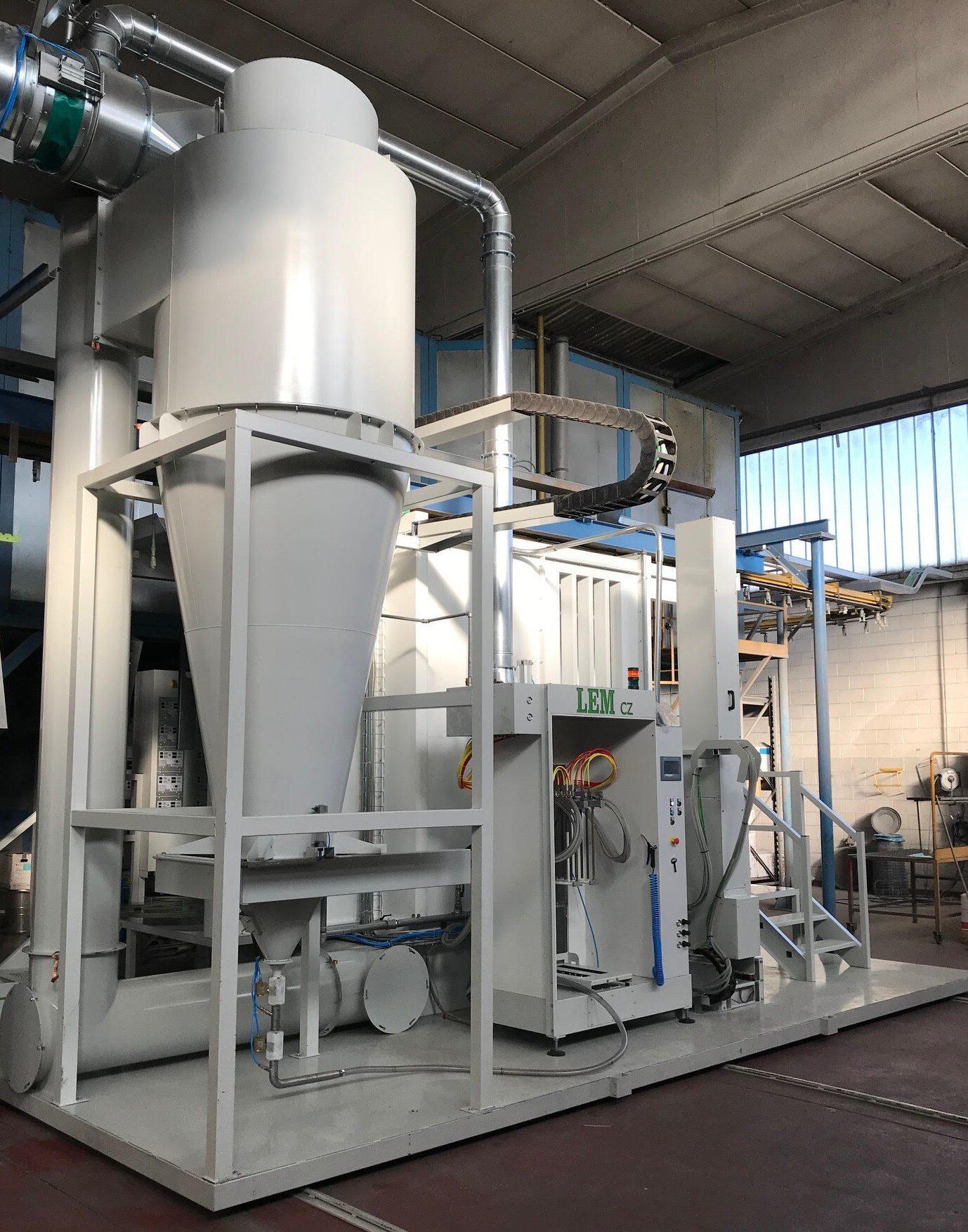

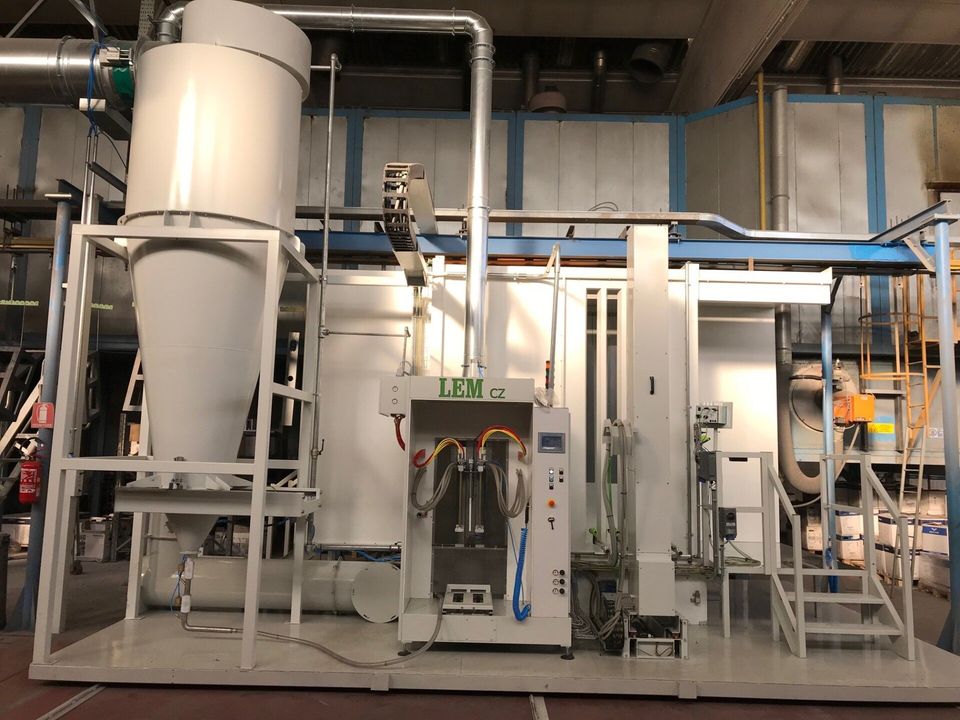

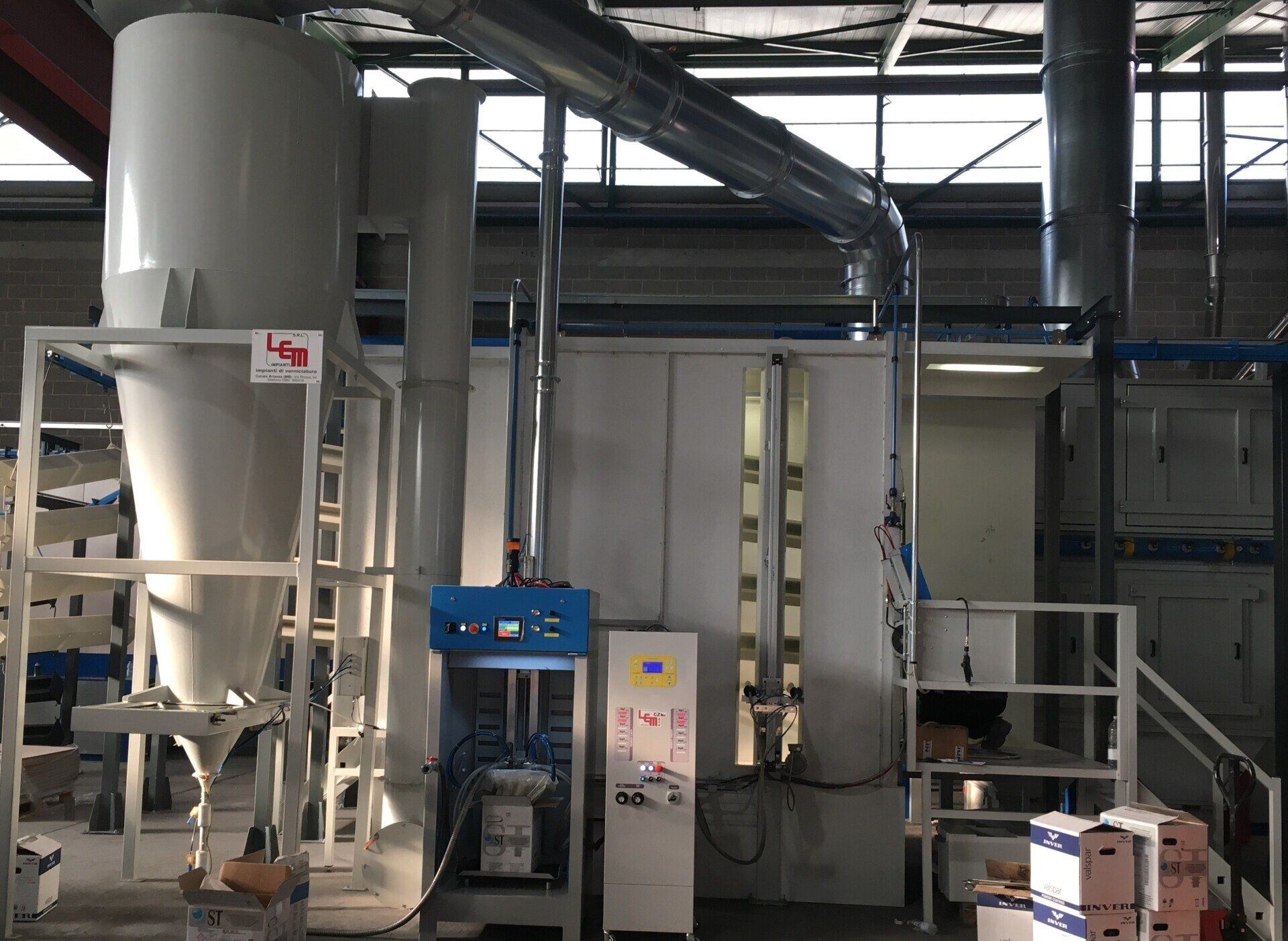

N.1 ciclone per la separazione delle polveri ad elevato rendimento, composto da:
-corpo centrale cilindrico con raccordo di ingresso aria/polvere;
-tramoggia conica per la raccolta per caduta della polvere di recupero installata su apposite guide
  per permettere una facile e veloce pulizia durante il cambio di colore
-valvola peristaltica per il rinvio della polvere di recupero;
-tubazione filtro/ciclone in lamiera zincata
-tubazione ciclone/cabina in lamiera zincata con serranda di regolazione del flusso.
Gruppo di filtrazione composto da:
carpenteria portante in lamiera verniciata sp. 3 mm, cassone di aspirazione in lamiera verniciata sp. 30/10 contenente le cartucce filtranti in poliestere plissettato antistatico, completo di sistema automatico di lavaggio in contropressione, costituito da un polmone di accumulo dell’aria, elettrovalvole a membrana con centralina elettronica di comando e regolazione del tempo di intervento, speciali ugelli di soffiaggio.
Struttura contenente il ventilatore centrifugo collegato con motore asincrono trifase 2 poli.
Tramoggia di raccolta con cassetto raccogli polvere e rete di filtrazione.

Richiedete un preventivo

Cabine per verniciatura a secco

Le cabine per verniciatura a secco realizzate presso Lem Impianti a Carate Brianza si compongono di:
  • pannelli in lamiera zincata e piegata, imbullonati tra di loro;
  • un pannello frontale a sua volta costituito da telai in lamiera per il contenimento dei filtri in cartone modello ANDREAE per la filtrazione primaria;
  • cassone di aspirazione contenente telai in lamiera per il contenimento di celle filtranti in fibra di vetro per la filtrazione secondaria;
  • eventuale predisposizione e/o installazione di celle a carboni attivi per l'utilizzo di vernici a solvente;
  • ventilatore centrifugo per l'aspirazione dell'aria collegato a motore asincrono trifase 4 poli;
  • tubazioni di esalazione in lamiera zincata complete di bocchette per il prelievo di campioni di aria.

Cabine per verniciatura a velo d'acqua

Oltre alle cabine per verniciatura a secco, Lem Impianti a Carate Brianza propone anche la versione a velo d'acqua.
Tali tipologie di cabine sono costituite da:
  • pannelli in lamiera zincata piegati e imbullonati tra di loro;
  • scivolo a cascata posto sul frontale, costruito in lamiera INOX , alimentato da una vaschetta di distribuzione completa di tubazioni per immissione acqua;
  • vasca di raccolta dell'acqua di lavaggio, completa di saracinesche attacchi e raccordo per collegamento pompa;
  • camera di aspirazione (costituita da una robusta struttura in pannelli di lamiera zincata imbullonati tra di loro, completa di supporti per ventilatori, filtri aria e tubazioni acqua);
  • pompa centrifuga di ricircolo acqua accoppiata con motore asincrono trifase 4 poli;
  • tubazione di distribuzione con saracinesche di intercettazione e regolazione, per alimentazione scivoli a cascata e collettori portaugelli;
  • collettore portaugelli posto nel cassone di lavaggio aria sostenuto da un profilato per facilitare le operazioni di manutenzione;
  • serie di ugelli in ottone per la nebulizzazione dell'acqua di lavaggio;
  • serie di filtri separatori di gocce;
  • ventilatore centrifugo per aspirazione aria collegato con motore asincrono trifase 4 poli;
  • tubazioni di esalazione in lamiera zincata complete di bocchette per il prelievo di campioni di aria.
Gli altri macchinari

Per un preventivo per l'installazione di cabine per verniciatura a secco contattate la ditta di Carate Brianza
