TUNNEL DI TRATTAMENTO
Tunnel di lavaggio

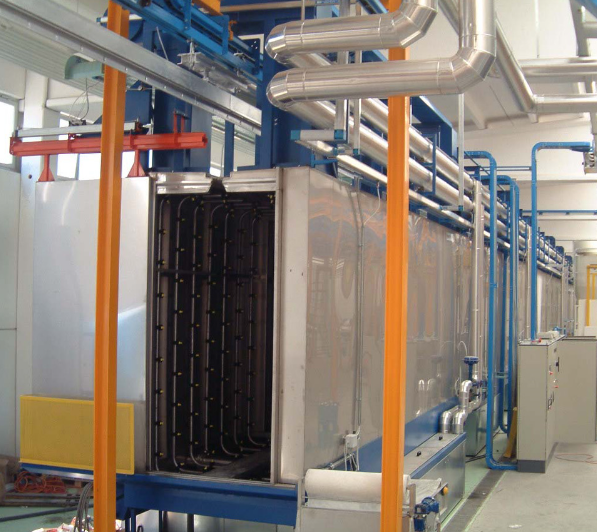

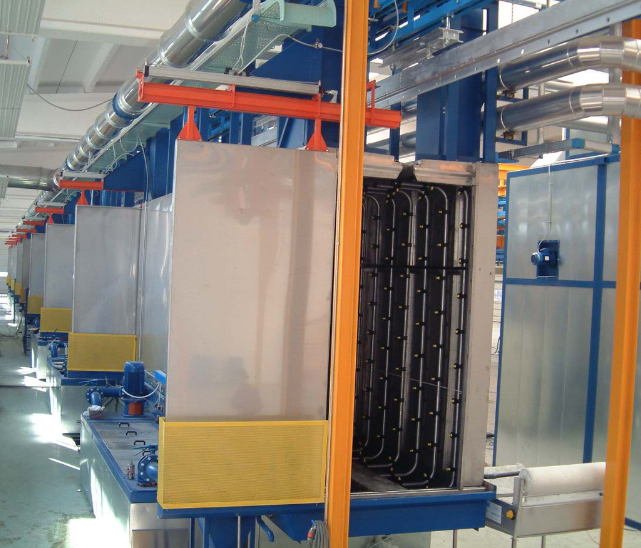

Nuovo TUNNEL IN ACCIAIO INOX AISI 316 – FUNZIONAMENTO IN LINEA O PASSO – PASSO
Tunnel di trattamento superficiale dei pezzi, costruito con robusti pannelli in lamiera INOX AISI 316 sp. 20/10, completo di fondo inclinato verso le vasche di contenimento dei bagni, supporti in profilato per l’alloggiamento e il sostegno del convogliatore all’esterno del tunnel, chiusura della feritoia per il passaggio dei ganci con spazzole in nylon.
Rampe, collettori porta rampe e tubazioni di collegamento in acciaio INOX AISI 316.
N.2 ventilatori centrifughi per l’aspirazione delle fumane derivate dai trattamenti a caldo (posizionati uno in entrata e uno in uscita tunnel), direttamente accoppiati a motori elettrici trifase a 4 poli.
Tubazioni di collegamento tra il tunnel e il ventilatore costruite con lamiera inox saldata a flange in profilati inox.
IL TRATTAMENTO POTRA’ ESSERE COMPOSTO DA VARI STADI DI TRATTAMENTO:
FOSFATAZIONE-DOPPIO RISCIACQUO- RISCIAQUO CON ACQUA DEMINERALIZZATA – FASE NANO TECNOLOGICA –RISCIACQUO FINALE CON ACQUA DEMI
Vasca di contenimento del prodotto di trattamento in lamiera INOX AISI 316 sp. 25/10 saldata rinforzata con profilati, coibentata con pannelli di lana di roccia di spessore complessivo pari a 50 mm. Il fondo della vasca è opportunamente sagomato per facilitare lo scarico delle acque.
N.1 pompa centrifuga di ricircolo ad asse orizzontale in AISI 316 direttamente accoppiata a motore elettrico trifase a 4/2 poli.
Saracinesca di intercettazione e regolazione pressione.
Manometro di controllo della pressione di esercizio.
Tubazioni di collegamento tra la pompa ed il collettore porta rampe in acciaio INOX AISI 316.
Collettore porta rampe in acciaio INOX AISI 316.
Rampe in acciaio INOX AISI 316 con attacco a innesco rapido in PVC (per evitare azioni corrosive da parte dei liquidi di trattamento) facilmente rimovibili per le eventuali operazioni di manutenzione.
Ugelli in polipropilene caricato a vetro del tipo a semisfera (portata 15 lt/min da 1 a più bar), completi di fascette di fissaggio e ghiere filettate.
Termo-resistenza per la rilevazione della temperatura del bagno (PT100).
Termoregolatore elettronico con indicatore digitale scala 0 – 120°C.
Regolatore livello meccanico a galleggiante.
Regolatore livelli conduttivo a 4 aste.
Elettrovalvola per il ripristino del livello della vasca con prelievo di acqua dal bagno di risciacquo successivo.
Predisposizione per attacco acqua da 1”.
Tubazione con valvola a sfera per il riempimento della vasca.
Oblo di ispezione, saracinesca di scarico, scarico di troppo pieno e coperchi di ispezione.

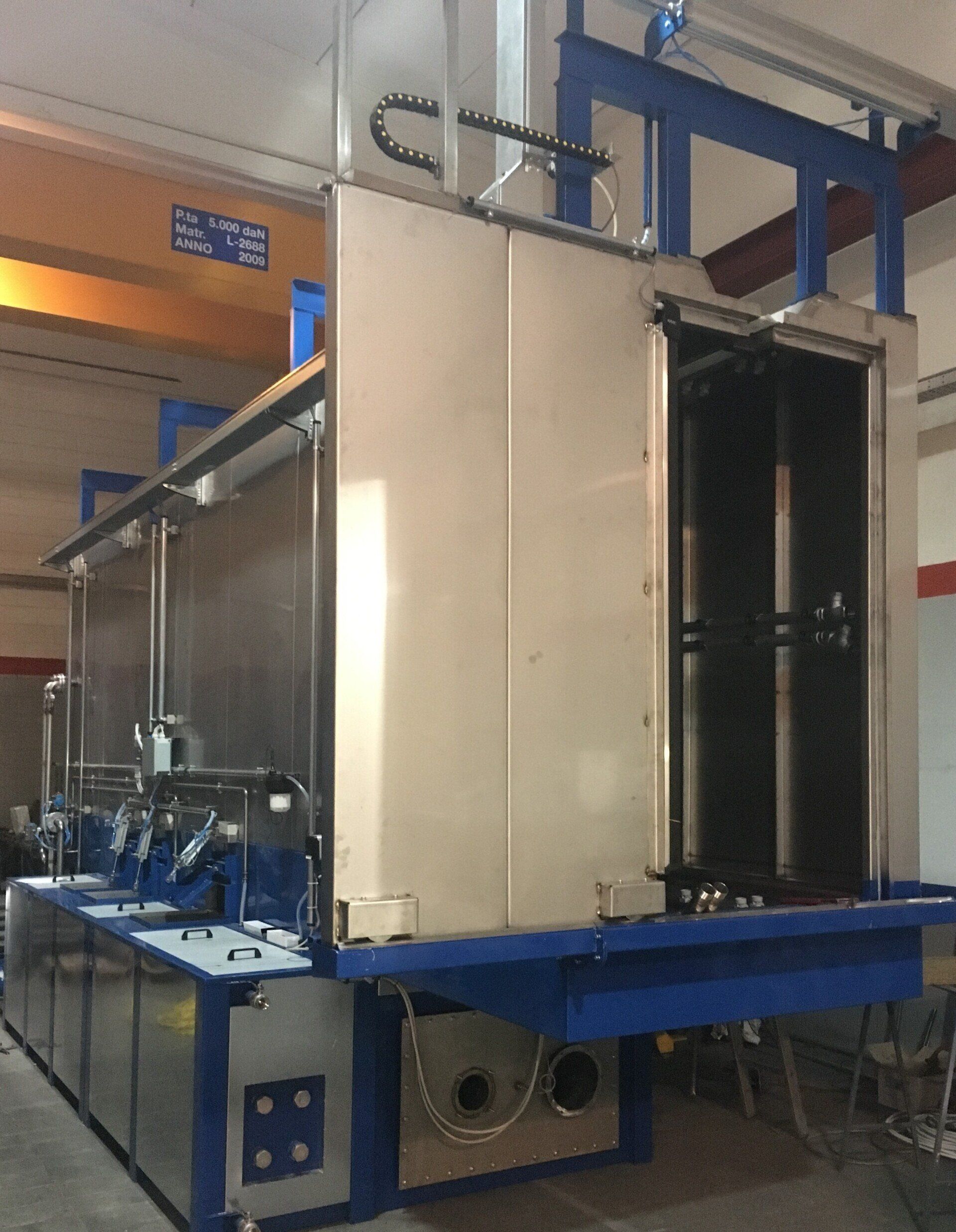

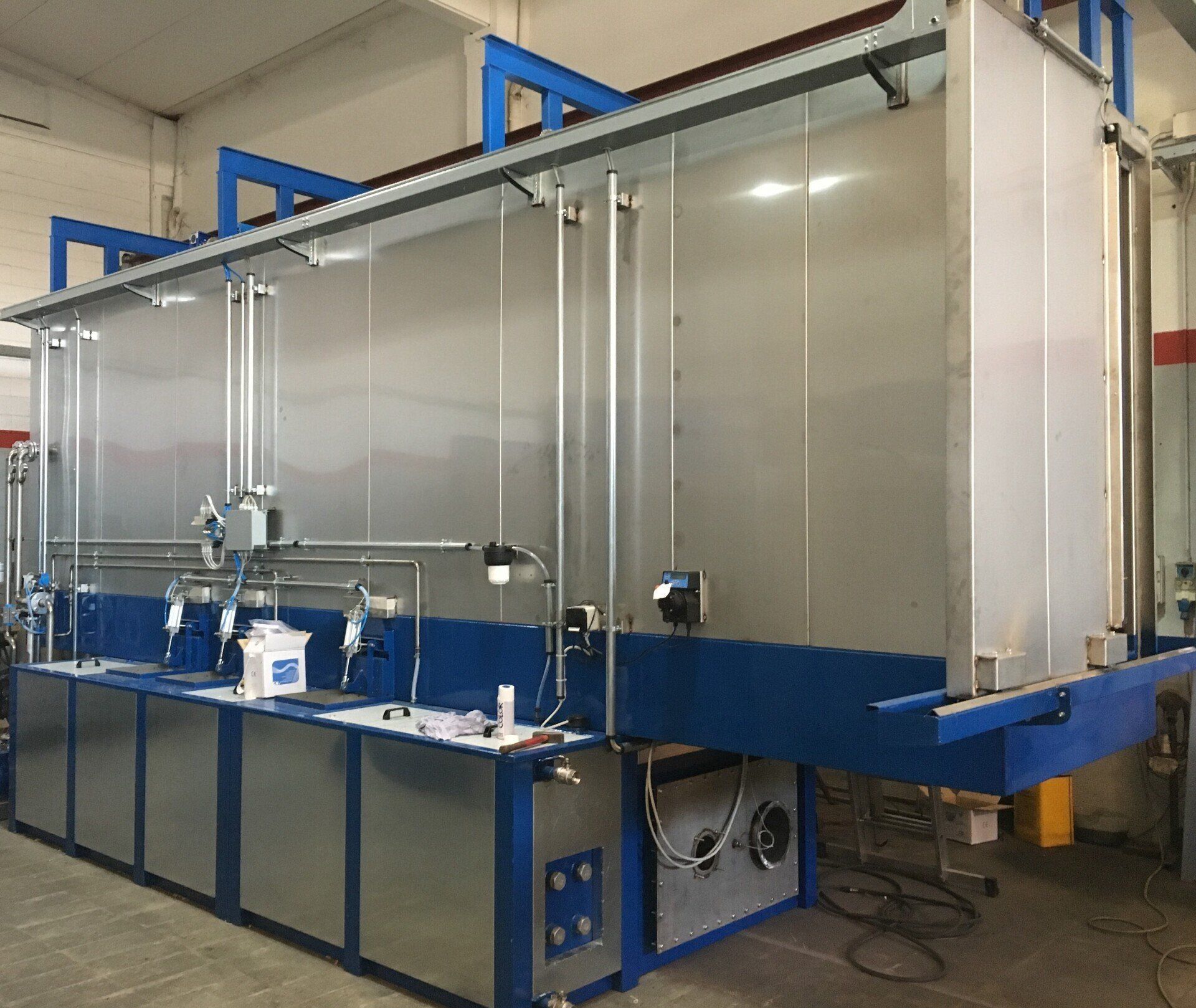

Tunnel di trattamento
- vasche di contenimento dei liquidi di trattamento costruite in lamiera inox AISI 304 e/o 316 di sp. fino a 25/10;
- collettore portarampe con raccordi di attacco per le rampe facilmente rimovibili per eventuali manutenzioni;
- serie di rampe opportunamente dimensionate in relazione alla tipologia dei pezzi e al tipo di trattamento da effettuarsi, complete di attacchi per gli ugelli;
- serie di ugelli con portata e forma dello spruzzo opportunamente calcolato e facilmente rimovibili mediante ghiere filettate per eventuali manutenzioni;
- serie di schermi antispruzzo per la delimitazione delle zone di trattamento e di passaggio dei pezzi;
- manometri di controllo della pressione di esercizio;
- sonde di controllo livelli dei liquidi di trattamento ed elettrovalvole di comando per il ripristino dei livelli stessi, con prelievo dal bagno successivo;
- ventilatore centrifugo per l'aspirazione dei vapori di trattamento;
- tubazioni di collegamento tra il tunnel ed i ventilatori costruite in lamiera saldata o zincata.
|
