FORNI DI ASCIUGATURA E POLIMERIZZAZIONE

La nostra peculiarità sta nel progettarli e realizzarli per ogni esigenze: forni per trattamenti termici per medie ed alte temperature

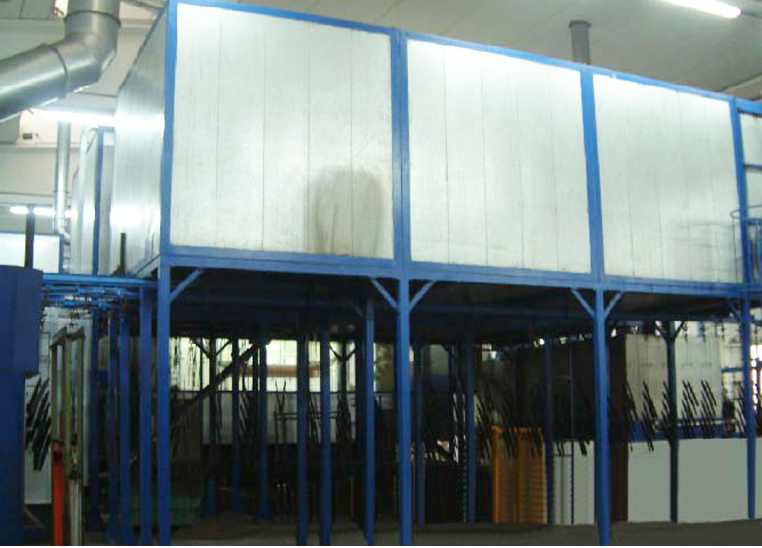

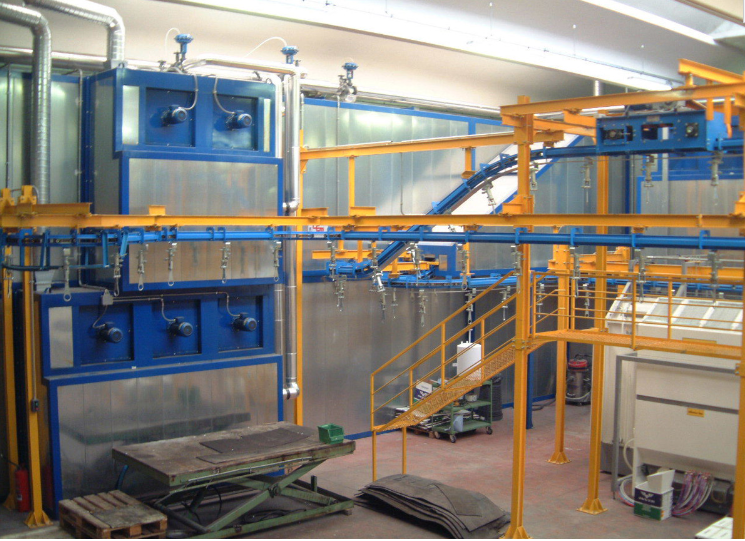

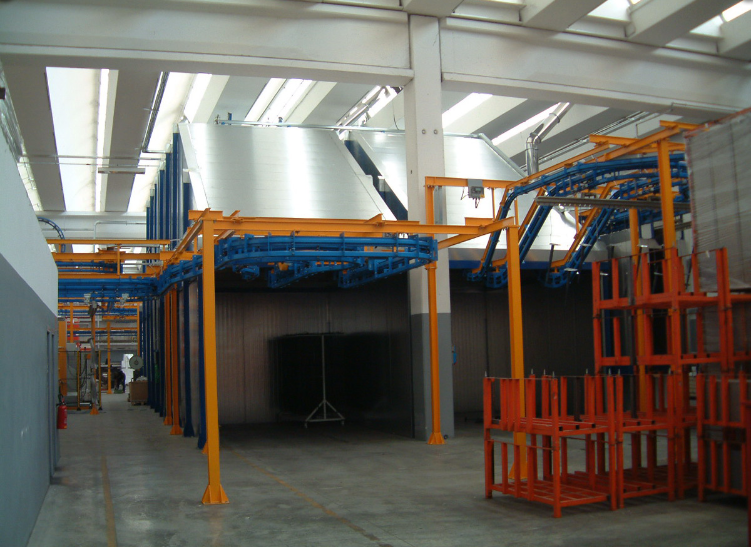

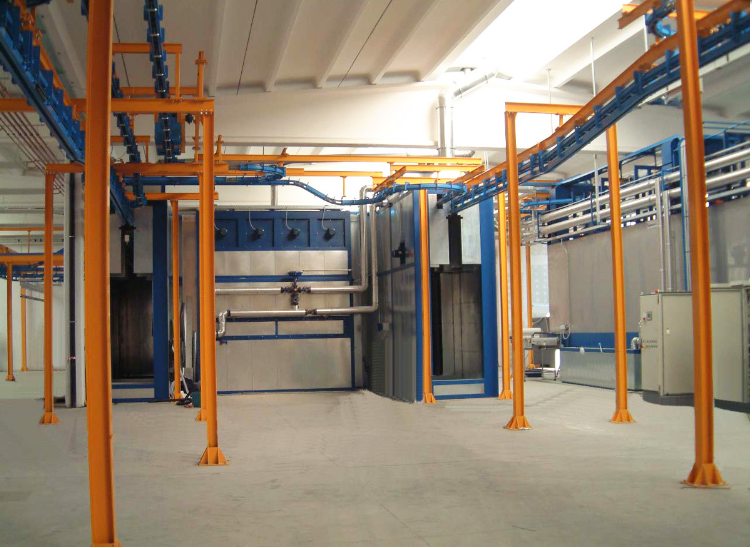

Forno del tipo a monoblocco o a pannelli a seconda delle esigenze del cliente, costituito da una robusta struttura portante in profilati d’acciaio al carbonio o acciaio inox , a tamponamento interno ed esterno in lamiera zincata, coibentato con pannelli di lana di roccia di spessore complessivo pari a 100/150/200 mm a seconda delle temperature da raggiungere, studiato per garantire una ventilazione uniformemente distribuita in tutto il volume del forno.

La distribuzione dell’aria avviene tramite un plenum di soffiaggio costituito da un intercapedine dotata di apposite feritoie, attraverso le quali è possibile controllare e regolare il flusso dell’aria riscaldata in circolo.

E’ posizionata in maniera verticale o orizzontale sul lato o sul tetto del forno a seconda delle Vs. necessità.

Apertura nella parte superiore del generatore per la ripresa dell’aria nel forno.

Apertura nella parte inferiore del generatore per l’immissione dell’aria nel forno.

Gruppo per il rinnovo dell’aria in ricircolo completo di serranda di regolazione e flangia di attacco camino. Ventilatori centrifughi di ricircolo aria in esecuzione speciale per alta temperatura, con ventolina di raffreddamento e direttamente collegati con motori elettrici trifase a 4 poli.

 I motori elettrici sono di tipo speciale, dotati di ventolina di raffreddamento e cuscinetti maggiorati per alta temperatura.

 La struttura di supporto per le ventole è costituita da uno sportello portante coibentato ed è realizzata in modo da consentire una facile estrazione della ventola.

Bruciatore con alimentazione a gas metano con funzionamento completamente automatico.

Scambiatore di calore opportunamente calcolato e dimensionato, costituito da una camera di combustione in acciaio inox Aisi 430  e da un fascio tubiero a tre giri di fumo; esso è inoltre chiuso da un lato da un piastrone asportabile sul quale sono ricavati i fori di fissaggio del bruciatore e lo spioncino di controllo. Tutto il gruppo è studiato per una facile manutenzione e pulizia interna ed è inoltre estraibile.

Termo regolatore elettronico con indicatore digitale scala 0-250°C.

L’apparecchiatura è contenuta in una custodia apposita e viene montata sul quadro elettrico di comando. Sonda per la rilevazione della temperatura all’interno del forno.

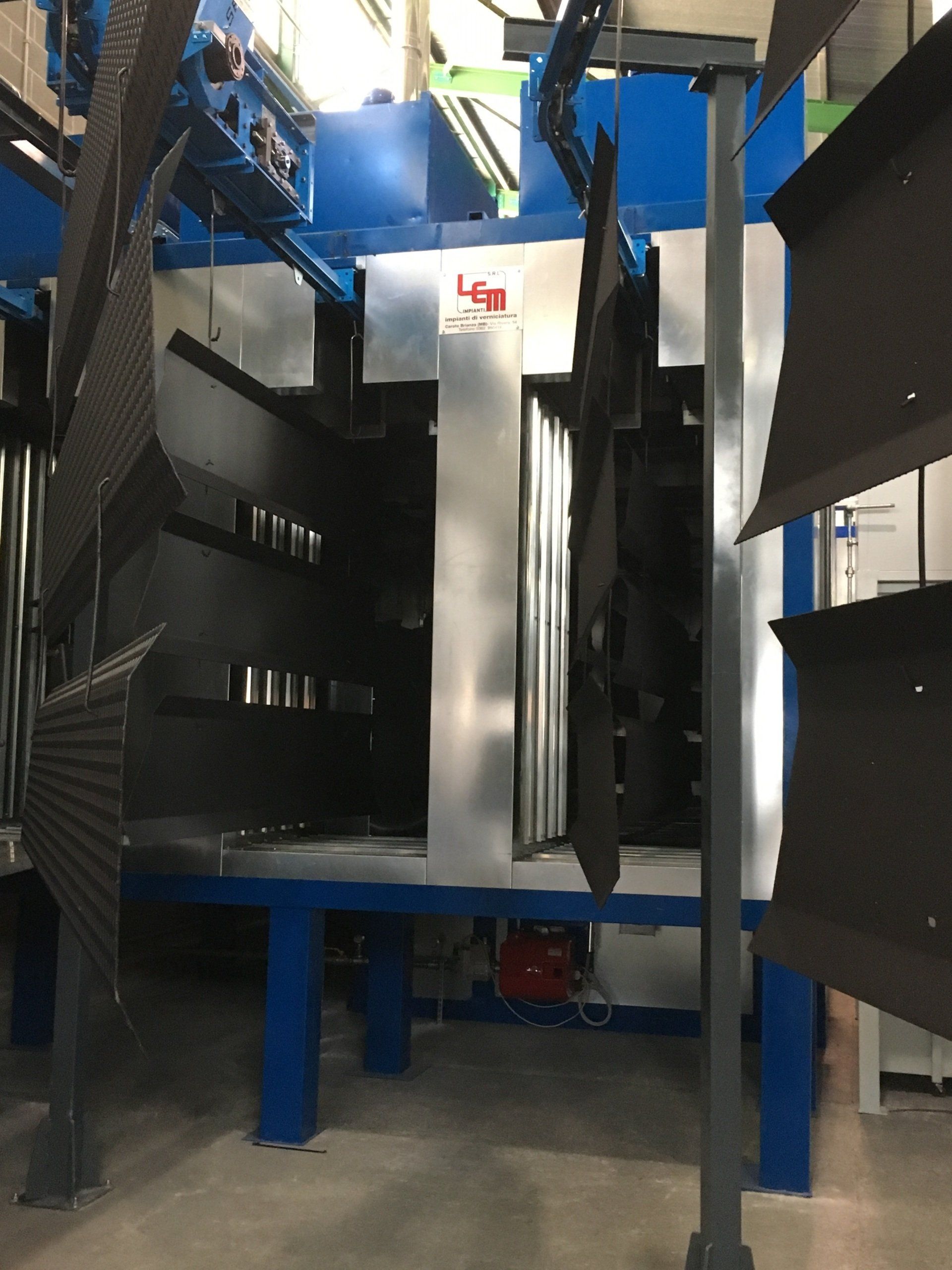

Veli d’aria posizionati sull’entrata e sull’uscita dei pezzi, atti a limitare al massimo la dispersione termica di aria calda verso l’esterno del forno stesso.

 Essi sono costituiti da una struttura coibentata nella quale vengono ricavati dei canali in lamiera zincata o acciaio inox AISI; tutto dipende dalla tipologia del materiale da trattare, che aspirano l’aria calda che tende ad uscire verso l’esterno e la reimmettono all’interno del forno mediante il soffiaggio attraverso lame d’aria regolabili.

 Il soffiaggio avviene mediante l’utilizzo di ventilatori centrifughi per alta temperatura, direttamente accoppiati a motori elettrici a 4 poli.

 Ventilatore centrifugo per l’esalazione forzata dell’aria in ricircolo, per garantire il necessario ricambio di aria nel forno.
